液壓壓力機主缸運動過程分析

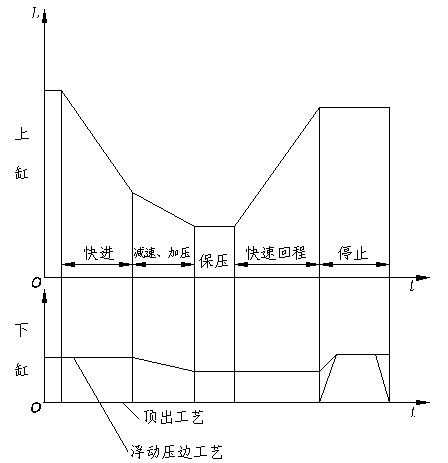

液壓壓力機主缸運動是一個比較復雜的過程，主缸運動后續幾個步驟概述下就是工進、保壓、主缸上腔泄壓和主缸回程。

1、 主缸回程指的是當液壓壓力機主缸上腔壓力降到安全值范圍內后，電接點壓力表發出電信號，電磁鐵全部得電，插裝閥關閉，相應的有兩個閥開啟、充液閥開啟，壓力油經閥進入主缸下腔，主缸上腔油液經充液閥和閥分別流回上部油箱和主油箱，主缸完成回程。主缸回程到達上端點，觸擊行程開關，全部電磁鐵失電，閥開啟，泵卸載。閥將主缸下腔封閉，上滑塊停止運動。保證每一臺試驗機都能正常工作。

2、主缸工進過程指的是當液壓壓力機滑塊減速行進一段距離接近工件時，主缸上腔壓力將由壓制負載決定，主缸上腔壓力不斷上升，變量泵輸出流量相應自動減少。當主缸上腔的壓力達到先導溢流閥的調定壓力時，泵的輸出流量全部經閥溢流，此時滑塊就會停止運動。如果當主缸上腔的壓力達到所需的工作壓力后，電接點壓力表就會發出電信號，電磁鐵就會全部失電，有關的兩個閥也會順勢關閉。液壓壓力機主缸上腔閉鎖，實現保壓，同時其中一個閥門開啟，泵卸載。主缸上腔泄壓，此時主缸上腔的壓力已經很高，保壓一段時間后，時間繼電器發出電信號，電磁鐵得電，閥門控制腔通過緩沖閥及磁換向閥與油箱接通，由于緩沖閥的作用，閥緩慢開啟，主缸上腔實現無沖擊泄壓，保證設備處于安全工作狀態。
